PCB線路設計制作術語20條
- 發表時間:2022-07-06 09:54:53
- 來源:本站
- 人氣:1237

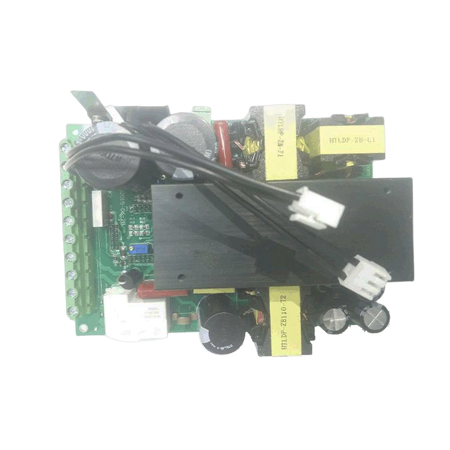

1、電路系統塊圖 Block Diagram
將組裝板及所需的各種零組件,在設計圖上以正方或長方形的空框加以框出, 且用各種電性符號,對其各框的關系逐一聯絡,使組成有系統的架構圖。
2、零件孔 Component Hole
指板子上零件腳插裝的通孔,這種腳孔的孔徑平均在 40 mil 左右。現在SMT盛行之后,大孔徑的插孔已逐漸減少,只剩下少數連接器的金針孔還需要插焊,其余多數 SMD 零件都已改采表面粘裝了。

3、導體間距 Conductor Spacing
指電路板面的某一導體,自其邊緣到另一最近導體的邊緣,其間所涵蓋絕緣底材面的跨距,即謂之導體間距,或俗稱為間距。又,Conductor 是電路板上各種形式金屬導體的泛稱。
4、接觸電阻 Contact Area
在電路板上是專指金手指與連接器之接觸點,當電流通過時所呈現的電阻之謂。為了減少金屬表面氧化物的生成,通常陽性的金手指部份,及連接器的陰性卡夾子皆需鍍以金屬,以抑抵其“接載電阻”的發生。其他電器品的插頭擠入插座中,或導針與其接座間也都有接觸電阻存在。
5、孔數密度 Hole Density
指板子在單位面積中所鉆的孔數而言。
6、基準孔、參考孔 Indexing Hole
指電路板于制造中在板角或板邊先行鉆出某些工具孔,以當成其他影像轉移、鉆孔、或切外形,以及壓合制程的基本參考點,稱為 Indexing Hole。其他尚有 Indexing Edge、Slot、Notch 等類似術語。
7、布線、布局 Lay Out
指電路板在設計時,各層次中各零件的安排,以及導線的走向、通孔的位置等整體的布局稱為 Lay Out。
8、安裝孔 Mounting Hole
為電路板上一種無導電功能的獨立大孔,系將組裝板鎖牢在機體架構上而用的。這種做為機械用途的孔,稱為“安裝孔”。此詞也指將較重的零件以螺絲鎖在板子上用的機械孔而言。
9、板面圖形 Pattern
常指電路板面的導體圖形或非導體圖形而言,當然對底片或藍圖上的線路圖案,也可稱為Pattern。
10、接腳,插梢,插針 Pin
指電路板孔中所插裝的鍍錫零件腳,或鍍金之插針等。可做為機械支持及導電互連用處,是早期電路板插孔組裝的媒介物。其縱橫之間距(Pitch)早期大多公定為100 mil,以做為電路板及各種零件制造的依據。
11、端子 Terminal
廣義上所說的“端子”,是指做為電性連接的各種裝置或零件。電路板上的狹義用法是指內外層的各種孔環(Annumlar Ring)而言。同義詞尚有Pad、Land、Terminal Area、 Terminal Pad、 Solder Pad等。
12、導熱孔,散熱孔 Thermal Via
是分布在高功率(如5W以上)大型零件 (如CPU或其他驅動IC)腹底板面上的通孔,此等通孔不具導電互連功能只做散熱用途。有時還會與較大的銅面連接,以增加直接散熱的效果。此等散熱孔對 Z方向熱應力具有舒緩的作用。精密Daught Card的 8 層小板,或在某些BGA雙面板上,就常有這種格點排列的散熱孔,與兩面鍍金的“散熱座”等設計。
13、線路、導線 Trace
指電路板上一般導線或線路而言,通常并不包括通孔、大地,焊墊及孔環等。原文中當成“線路”用的術語尚有Track、Line、 Line Run、Conductor等。
14、裁切線 Trim Line
電路板成品的外圍,在切外型時所應遵循的邊界線稱為 Trim Line。
15、布線圖形 Wiring Pattern
指電路板設計上之“布線”圖形,與Circuitry Pattern、 Line Run Pattern等同義。
16、工具標的物 Tooling Feature
是指電路板在各種制作及組制過程中,用以定位、對準、參考之各種標志物。如工具孔、參考點、裁切點、參考線、定位孔、定位槽、對準記號等,總稱為“工具用標的物”。
17、底片圖形邊緣突出 Spur
指底片上的透明區或黑暗區的線路圖形,當其邊緣解像不良發生模糊不清時,常出現不當?shù)耐怀鳇c,稱為Spur
18、錫堤 Solder Dam
指焊點周圍由綠漆厚度所形成的堤岸,可防止高溫中熔錫流動所造成之短路,通常以干膜式的防焊膜較易形成 Solder Dam。
19、電路概略圖 Schemetic Diagram
利用各種符號、電性連接、零件外形等,所畫成的系統線路布局概要圖。
20、參考邊緣 Reference Edge
指板邊板角上某導體之一個邊緣,可做為全板尺寸的量測參考用,有時也指某一特殊鑒別記號而言。
以上是關于“PCB線路設計制作術語20條”的介紹,希望對大家有一些幫助,更多PCBA資訊請關注本站的內容更新!深圳市潤澤五洲電子科技有限公司是一家專業的PCBA加工企業,擁有全自動SMT生產線和波峰焊,為您全程開放生產和質量檢測過程,找到我們,您就屬于有了自己的電子加工廠!
