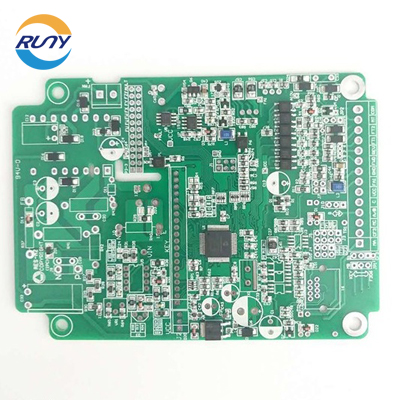

SMT貼片加工是將無引腳或短引線表面組裝元器件貼裝在PCB板的表面或其它基板的表面上，通過回流焊或浸焊等方法加以焊接組裝的電路裝連技術，其工藝十分復雜繁瑣，在電子領域應用十分廣泛，可組裝密度比較高，對它的檢驗要求也比較高，SMT貼片檢驗可以保證產品質量符合客戶的要求，下面跟著深圳市潤澤五洲一起來了解SMT貼片檢驗的標準：

一、SMT貼片錫膏工藝

1、PCB板上印刷的噴錫的位置與焊盤居中，偏移度較小，不會對SMT元器件的粘貼與上錫效果造成一定的影響

2、PCB板上印刷噴錫量適中，不能完整的覆蓋焊盤，少錫、漏刷。

3、PCB板上印刷噴錫點成形不良，印刷噴錫連錫、噴錫成凹凸不平狀，噴錫移位超焊盤三分之一。

二、SMT貼片紅膠工藝

1、印刷紅膠的位置居中，偏移度較小，不會對粘貼與焊錫造成一定的影響。

2、印刷紅膠膠量適中，能良好的粘貼，無欠膠。

3、印刷紅膠膠點位置距離兩焊盤中間偏移度較大，可能造成元件與焊盤不易上錫。

4、印刷紅膠量過多，從元件體側下面滲出的膠的寬度大于元件體寬的二分之一。

三、SMT貼片工藝

1、SMT元器件貼裝需整齊、正中，無偏移、歪斜。

2、SMT元器件貼裝位置的元器件型號規格應正確，元器件應反面。元器件貼反功能無法實現。

3、有極性要求的貼片元器件貼裝需按正確的極性標示加工。器件極性貼反、錯誤(二極管、三極管、鉭質電容)。

4、多引腳器件或相鄰元件焊盤應無連錫、橋接短路。

5、多引腳器件或相鄰元件焊盤上應無殘留的錫珠、錫渣。

SMT貼片加工基本工藝包括有絲印(點膠)、貼裝(固化)、回流焊接、清洗、檢測等，加工過程復雜繁瑣，為了確保產品品質符合要求，就需要按照要求進行檢驗。

以上是關于“SMT貼片檢驗的標準”的介紹，希望對大家有所幫助，更多SMT資訊請關注深圳市潤澤五洲官網最新動態！
