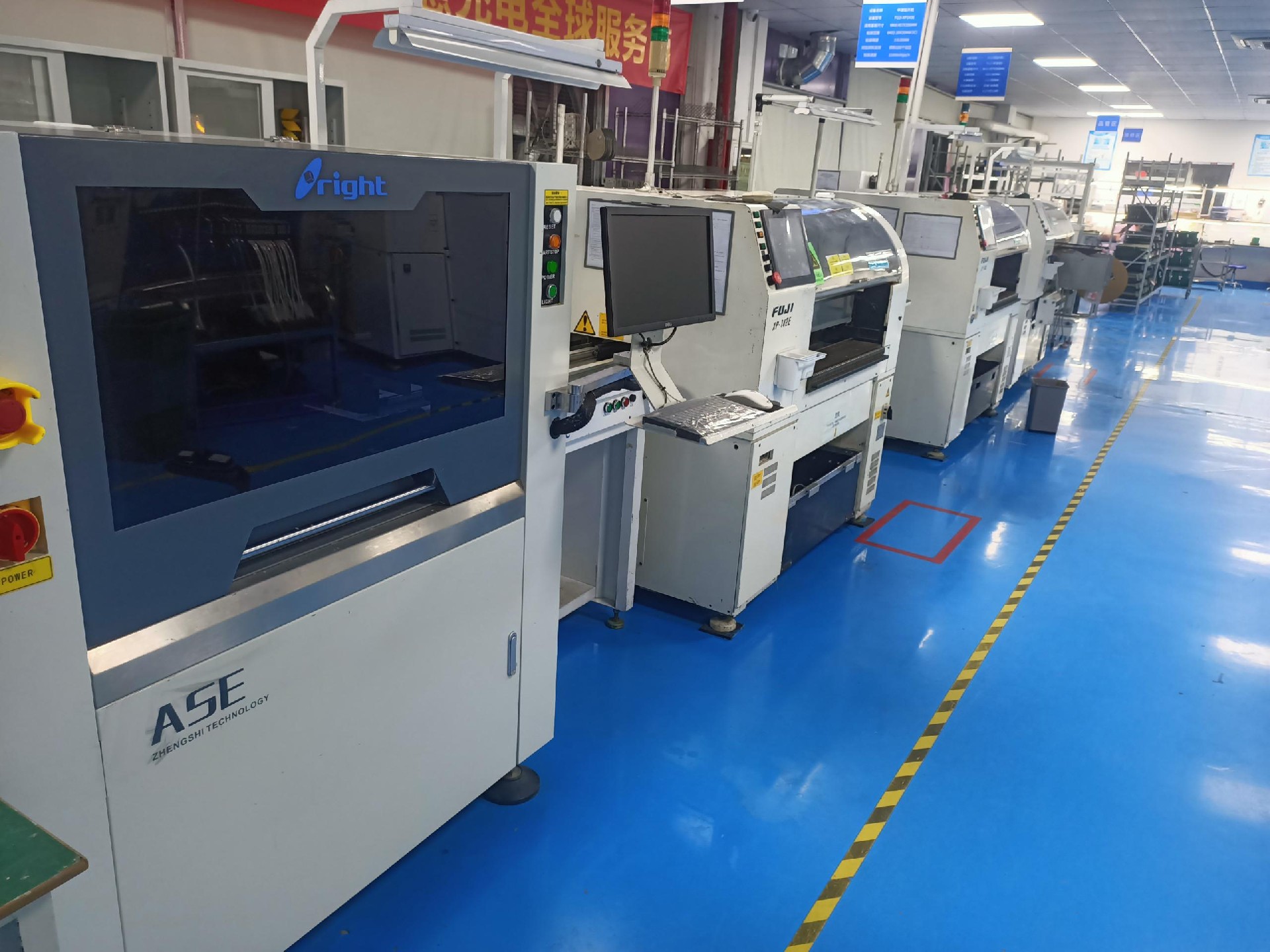

SMT（表面貼片加工技術）貼片加工是現代電子制造中常用的加工技術，它涉及到多個設備和工序。以下是SMT貼片加工所需用到的主要設備，按照加工流程進行歸納：

1. PCB生產設備

• PCB切割機：用于切割PCB板到指定尺寸。

• 沖孔機：在PCB板上進行沖孔操作，以滿足后續的加工需求。

2. 粘膠設備

• 粘膠機：在PCB基板上涂布SMT膠漿，以便固定后續貼裝的原材料。

3. 錫膏印刷設備

• 錫膏印刷機：用于在PCB板上精確印刷錫膏，為零件的粘貼和焊接提供焊接參考。




4. 貼裝設備

• SMT貼片機：SMT生產線的核心設備，用于將電子元件精確地粘貼到PCB板的指定位置上。根據生產需求，貼片機有多種類型，如高速貼片機、飛拍貼片機等。

5. 焊接設備

• 回流焊爐：采用熱風或紅外線等方式對已經貼好元件的PCB板進行加熱，使焊料融化并粘結元件與PCB板。

• 波峰焊接機：用于大型零件或需要特殊焊接處理的零件，通過讓插件板的焊接面與高溫液態錫直接接觸達到焊接目的。

6. 檢測設備

• AOI（自動光學檢測）設備：通過攝像頭自動掃描PCB，采集圖像，并與數據庫中的合格參數進行比較，檢測PCB上的元器件是否正確粘貼或焊接，以及是否存在缺陷。

• SPI（錫膏印刷檢測）設備：專門用于檢測錫膏印刷的質量和準確度，確保SMT工藝的可靠性。

• 其他檢測和測試設備：包括功能測試、電氣測試、ICT（針對電路板的連接性測試）等設備，用于保證PCB板的質量和性能。

7. 清洗和分割設備

• 清洗設備：用于清洗焊接后的PCB板，去除可能殘留的焊錫、助焊劑等物質。

• 分板機：將生產好的PCB板從大板中分離出來，以便后續的測試和封裝。

8. 輔助設備

• 防靜電防護設備：用于防止靜電對PCB板和電子元件的損壞，確保生產過程中的靜電防護。

以上設備共同構成了一個完整的SMT貼片加工流程。不同廠家的SMT生產線可能會根據生產規模和要求而有所不同，因此具體的設備配置可能會有所差異。在實際應用中，廠家會根據自身需求和生產情況選擇合適的設備進行組合和配置。
