電源板在進行貼片加工是有什么工藝要求?
- 發表時間:2022-09-14 10:29:40
- 來源:本站
- 人氣:2197

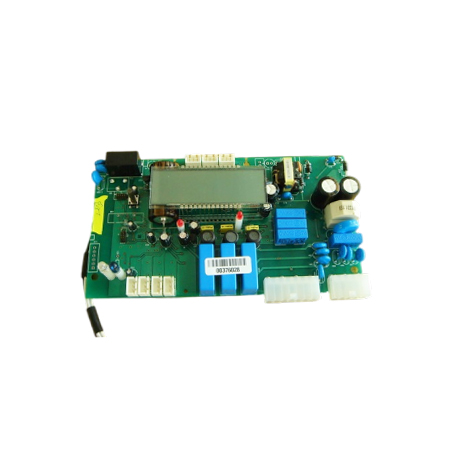

電源板指的是處理電源的主板,像咱們平常使用的電腦、手機以及平板電腦都會使用到電源板,下面讓深圳市潤澤五洲電子科技有限公司來為大家介紹電源板在進行貼片加工的工藝要求:

1、電源板是否達到客戶的耐溫要求,是否符合無鉛的工藝,有無氣泡的現象;
2、SMT貼片加工器件的耐溫值能完全滿足電源板上零件熔錫溫度的要求,如果有特殊要求,需要提前通知提供資料;
3、電源板在進行貼片加工時零件的間距,物料的大料與小料間距在一毫米以上,0805以下物料之間的間距在0.3毫米以上;
4、元器件焊盤不可以出現漏錫孔,焊盤不可以有過線孔的現象,電源板的電路設計要符合器件的包裝要求;
5、電源板的傳送板不可以出現缺口的情況。
電源板的pcba制作過程為了達到更高的準確性,電源板的PCBA加工雙面表面組裝工藝流程:A面印刷焊膏→貼片→回流焊接→翻板→B面印刷焊錫膏→貼片→回流焊接。
以上是關于“電源板在進行貼片加工是有什么工藝要求”的介紹,希望對大家有一定的幫助,更多PCBA資訊請關注本站的內容更新!深圳市潤澤五洲電子科技有限公司是一家專業的PCBA加工企業,擁有全自動SMT生產線和波峰焊,為您全程開放生產和質量檢測過程,找到我們,您就屬于有了自己的電子加工廠!
